摘要
有源电力滤波装置是一种用于动态消除谐波、补偿无功的新型电力电子装置。滤除系统中各频次的谐波电流，同时，还可以提供无功电流，用于改善系统功率因数。

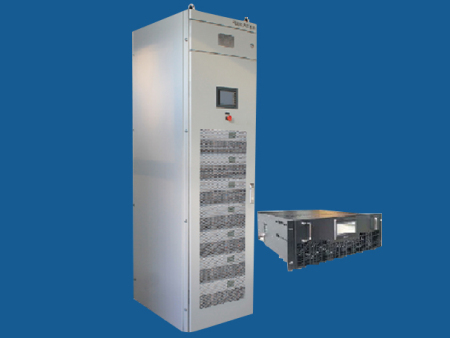

产品介绍
1.概述
有源电力滤波装置是一种用于动态消除谐波、补偿无功的新型电力电子装置。滤除系统中各频次的谐波电流，同时，还可以提供无功电流，用于改善系统功率因数。
2.型号说明
3. 工作原理
实时检测电网中负载电流，快速分离出谐波电流分量，并根据谐波电流的大小产生控制指令，实时产生大小相等、方向相反的补偿电流注入到电网中，实现瞬时滤除谐波电流。
4. 性能参数
输入
工作电压(V)
AC200-AC690V
工作频率(Hz)
50/60Hz
性能指标
滤波范围
2~60次谐波
滤波能力
高达98%(TDDi)
动态响应时间
<60μs
全响应时间
<5ms
过载保护
自动限流额定输出
防护等级
IP30
接口模块
人机界面
7寸彩色液晶触摸屏，实时显示电压、电流、负载谐波和设备输出谐波等参数，实时故障记录和事件记录
通信接口
RS485/RS232等通讯协议
环境条件
运行温度
-25℃~+55℃
存储温度
-55℃~+65℃
相对湿度
≤95%，无凝露
海拔高度
≤2000m (高于2000m需特殊说明)
5. 规格选型表
400V/690V KEDY-APF
额定电压
400V/690V(-20%~+15%)
接线方式
三相三线、三相四线
额定电流
50A
75A
100A
150A
模块式
W*D*H（mm）
480*530*200
480*530*200
680*530*200
680*530*200
选型型号
KEDY-APF-50
/400-3(4)M
KEDY-APF-75
/400-3(4)M
KEDY-APF-100
/400-3(4)M
KEDY-APF-150
/400-3(4)M
额定电流
100A
150A
200A
250A
机柜式
W*D*H（mm）
800*800*2200
800*800*2200
800*800*2200
800*800*2200
选型型号
KEDY-APF-100
/400-3(4)G
KEDY-APF-150
/400-3(4)G
KEDY-APF-200
/400-3(4)G
KEDY-APF-250
/400-3(4)G
额定电流
300A
400A
500A
600A
机柜式
W*D*H（mm）
800*800*2200
800*800*2200
800*800*2200
800*800*2200
选型型号
KEDY-APF-300
/400-3(4)G
KEDY-APF-400
/400-3(4)G
KEDY-APF-500
/400-3(4)G
KEDY-APF-600
/400-3(4)G
更大容量可采用多个模块扩展。
