摘要
KEDY-SVG静止无功发生器能对无功功率、谐波以及三相不平衡进行实时跟踪补偿，从而为电网或用电负荷提供快速动态无功补偿和谐波滤除，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。
产品介绍
1. 概述
KEDY-SVG静止无功发生器能对无功功率、谐波以及三相不平衡进行实时跟踪补偿，从而为电网或用电负荷提供快速动态无功补偿和谐波滤除，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。

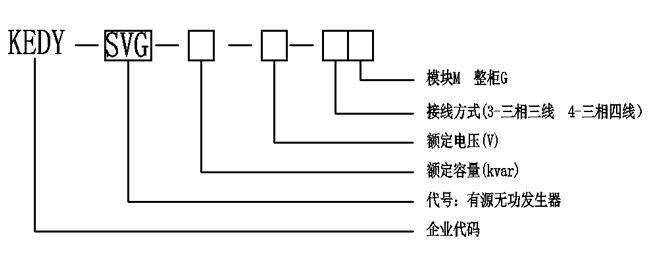

2. 型号说明
3. 工作原理
如图1所示，KEDY-SVG的基本原理就是通过实时检测负载电压与电流，经过信号处理后，直接控制桥式逆变电路输出感性或容性无功电流，实现动态无功补偿。
4. 性能参数
输入
工作电压（U）
AC200-AC690V 、3-35kV
工作频率（f）
50/60Hz
性能指标
安装容量（Q）
0~600kvar
调节范围
从感性无功到容性无功连续无缝调节
动态响应时间（t）
<60μs
全响应时间（T）
<5ms
运行效率
≥98％
过载能力
额定值110%
运行方式
单机/多机并联运行
防护等级
IP30
接口模块
人机界面
7寸全彩液晶触摸屏，多语种；实时显示电压、电流、无功、谐波等参数，实时故障记录和事件记录
显示语言
简体中文/英文
通信接口
RS485/RS232等通讯协议
环境条件
运行温度
-25℃~+55℃
存储温度
-55℃~+75℃
相对湿度
≤95%，无凝露
海拔高度
≤2000m (高于2000m需特殊说明)
